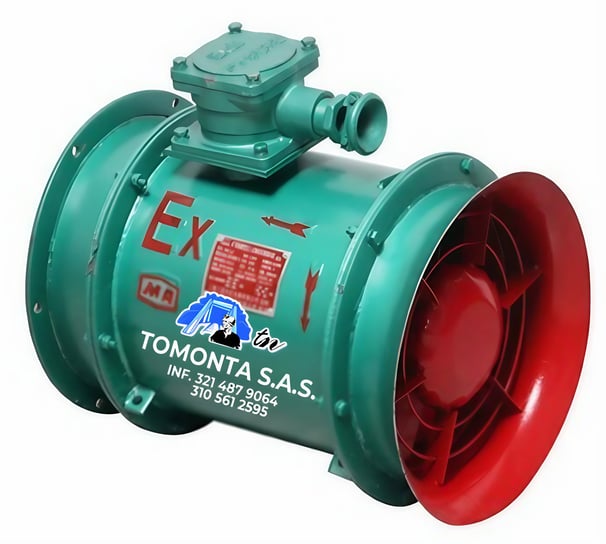

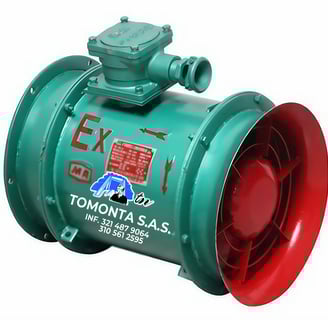

VENTILADOR AXIAL A PRUEBA DE EXPLOSIÓN

La serie FBY de ventiladores de flujo axial a presión a prueba de explosiones para minas se utiliza principalmente para ventilación local y principal a presión en minas de carbón que contienen peligros de explosión de gas metano CH4 o polvo de carbón.

Este producto también es adecuado para minas de metal, minas químicas, túneles y otras fábricas y minas donde se utilizan ventiladores. Esta serie de ventiladores es a prueba de explosiones y la marca a prueba de explosiones es ExdI.

POTENCIAS: 3 hp, 7.5 hp, 15 hp, 30 hp, 40 hp

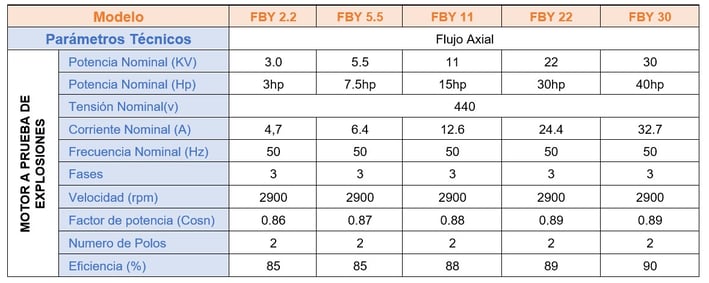

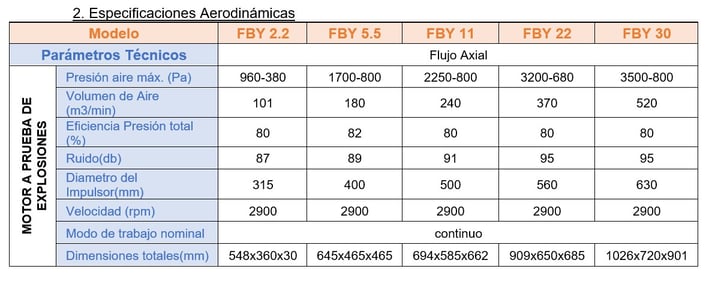

CARACTERÍSTICAS TÉCNICAS

DUCTO ANTIESTÁTICO

Liso y Anillado

El conducto de ventilación antiestático en forma lisa y de espiral se usa ampliamente bajo tierra con altas concentraciones de gas. Las propiedades antiestáticas de la tela pueden evitar que la electricidad estática se acumule en la superficie de la tela para formar chispas y provocar incendios. El conducto de ventilación traerá aire fresco del exterior y expulsará el aire turbidez y los gases tóxicos diluyentes del subsuelo.

Parámetros Técnicos

Color: Negro

Diámetro: 200-2500 mm , (12pulg - 32pulg)

Longitud de la sección: 10m,

Acoplamiento: Anillo de acero/Ojal

Resistente al fuego : DIN4102 B1/EN13501/NFPA701/DIN75200

Anti estático Ω ≤3x108

Prueba de retardancia al fuego en material de ducto y sistema de acople por anillo de cada tramo de 10 m

Accesorios para Conexiones de Ducto

Fabricamos de acuerdo al diámetro requerido por el cliente, material según norma ANM, anti estático, anti llamas, anti hongos.

Te

Cruceta

Reducción

Codo

Ye

Ye

Accesorios de ventilación integrados

Tomonta SAS, cubre necesidades especificas de ventilación según los requerimientos de nuestros clientes para el correcto funcionamiento de un ventilador Axial. Se fabrican de acuerdo a su requerimiento.

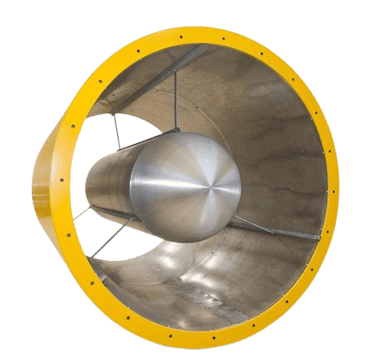

1. Atenuadores de sonido para minimizar el ruido producido por un motor de ventilador

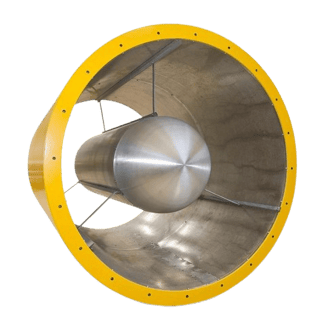

2. Campanas cónicas y cilíndricas para optimizar la eficiencia de la entrada y salida del caudal

Banco Aerodinámico de Ventilación

Canal de ventilación para elaborar curvas características de ventiladores según pruebas AMCA, ANSI.

Se fabrican de acuerdo al requerimiento del cliente.

Barreras de Agua contra explosiones

Implementos para minimizar la fuerza de una onda explosiva por la explosión de una atmósfera con gas metano y polvo de carbón.

Una Barrera puede cargarse con recipientes de agua, como se ve en la foto, o en plataformas con polvo de caliza molido a 400 mallas de finura, agua o polvo de caliza son volcados de sus recipientes en el momentos de una explosión para servir de aisladores de la fuerza y llama de la onda explosiva.

Fabricadas en materiales anti estáticos, de diferentes volúmenes para adecuarse a cada túnel y de fácil instalación.

Se muestra a continuación un video sobre la onda expansiva de una explosión en mina subterránea, proveniente por gas metano o polvo fino de carbón.

AIR MOVER

Sustituye un Ventilador Neumático

Equipo para airear frentes mineros, tambores y transversales para respiración de personal y dilución de contaminantes como metano, gas carbónico. Equipos diseñados para generar flujo de aire mediante el uso de la presión del aire comprimido, estos equipos entregan aire fresco en ambientes donde no hay puntos de energía eléctrica y son muy versátiles para poder trasladar de un lugar a otro sin necesidad de una instalación

Suministra 70 m3/min de caudal, sustituye un ventilador neumático, usado como complemento de ventilación.

TURBOYET

Sustituye un Ventilador Neumático

El artículo 67 del reglamento 1886 establece que los retornos de los túneles de un mina deben ser humedecidos con agua, para que polvo depositado en las paredes de los túneles no sean combustibles.

Equipo neumático que produce niebla con el fin de humidificar las paredes de minas subterraneas y en superficie.
